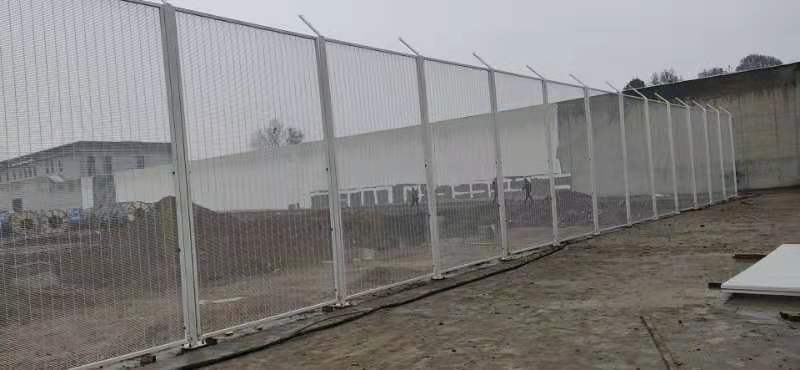

一、監獄周界圍墻金屬隔離網墻安裝位置

  監獄周界圍墻內側5m、外側10m為警戒隔離帶,隔離帶內應無障礙,圍墻內側5m、外側10m處均應安裝一道高度為4米的防攀爬金屬隔離網墻和直徑600的蛇腹形刀刺網。

二、監獄金屬隔離網墻設計要求：
  監獄金屬隔離網墻以2388mm長為一個制作、安裝單元,即金屬隔離網墻單元規格為2388mm(長)x4000mm(高)。每2388mm預埋螺栓(4個M16x300mm)，其上安裝立柱一根,立柱底端焊接法蘭盤,法蘭盤與混凝土基礎內的預埋螺栓(4個M16x300mm)固定連接。網墻單元設計為具有邊框的隔離網片,邊框與立柱之間用熱鍍鋅螺栓和專用防拆螺栓固定。立柱上方焊接V型支架其上安裝φ600mm的蛇腹形不銹鋼刀刺網。
金屬隔離網墻需要具備：
  (一)網墻設計建設應美觀、實用;蛇腹形刀刺網刀片鋒銳防銹,外形有直接的震懾作用。
  (二)網墻應具備抗剪切、防攀爬功能
  (三)金屬隔離網墻應具備防腐抗銹功能。
三、監獄金屬隔離網墻主要技術指標
  (一)組建規格及材質要求
  立柱:φ88mmx3.75mm(壁厚)×4000mm(高),鍍鋅鋼管。
  網片:2290mm(長)×4000mm(高)。

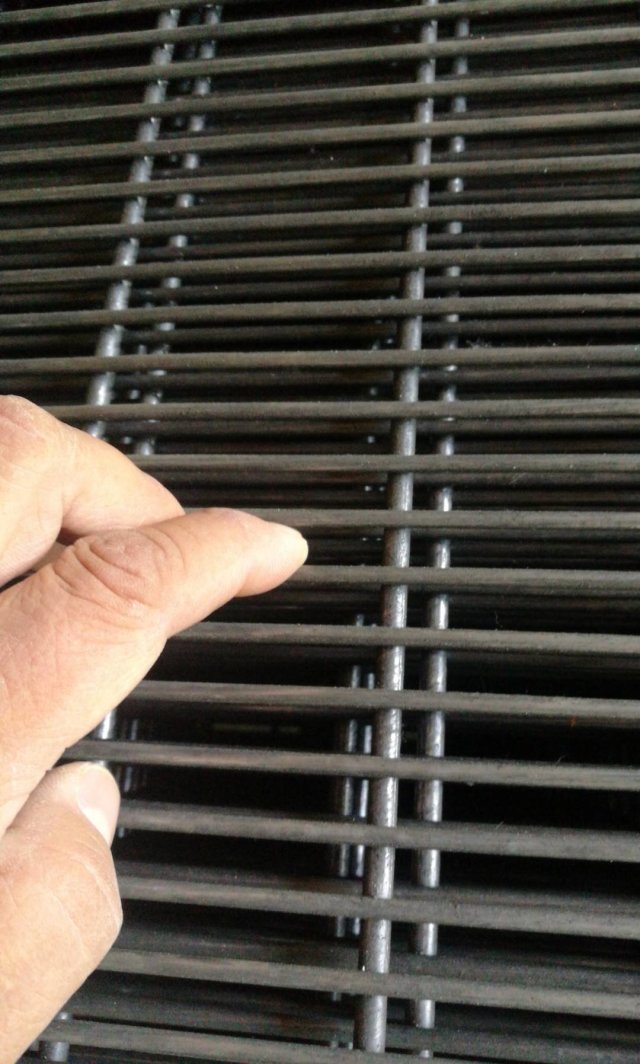

  網孔及絲徑:12.5mm(寬)x100mm(高)×4.0mm(絲徑),CDW550級冷拔低碳鋼絲。
  網片邊框:40mm(寬)40mm(高)x4mm(厚)×12000mm(周長），角鋼。
  法蘭盤:220mm×220mm×15mm(厚),鋼板。
  支架:Φ48mm×3.5mm（壁厚）×600mm（長），鍍鋅鋼管。
  刀刺網:BTO-22型,Φ600mm,刀長22m,刀寬15m,厚0.5mm芯線直徑2.5m,刀間距34mm。內徑線為Φ2.5高熱鍍鋅鋼絲,刀片為不銹鋼，每米長度不少于7圈，圈距排列均勻。
  (二)材料質量要求(材料強度）
  連接卡:Q235厚度3-4mm鋼板,抗拉強度>550N/mm2
  立柱及邊框:Q235抗拉強度>550N/mm2
  焊接網:Q215抗拉強度>950N
  內絲80-A:抗拉強度>2550N/mm2

  刀刺:304不銹鋼材質,刀片鋼板05±0,02mm

  (三)防腐處理工藝及其要求
  1、處理工藝:熱鍍鋅+噴塑
  2、質量要求
  立柱及邊框噴塑處理，專用PVC塑粉,上塑量>0.7mm,表面無針孔、開裂、漏塑、塑液流淌等不良現象;顏色為乳白色。
  鋼筋焊接網噴塑處理:專用PVC塑粉,上塑量>0.5mm,表面無針乳、開裂、漏塑、塑液涴淌等不良現象;頗色為乳白色。
  刀片刺網:刀片采用不銹鋼。防銹能力強材質。
  (四)外觀質量
  立柱及邊框:焊接牢固、打磨平整、無毛刺和虛焊、漏焊。
  鋼筋焊接網:網面平整、網孔均勻、焊接牢固。
  刀片刺網:刀型整齊、刀片鋒利、排列均匈、致密、連接牢固。
 （五)產品執行標準
  立柱及邊框鋼管:GB/T3091-93,JISG3466-1988
  鋼筋焊接網:JT/T374-1998,GB/T18226-2000
  刀片刺網:IS0QAR,JLAF-0604
四、監獄金屬隔離網墻施工、安裝方法
（一）預埋
  現澆混凝土基礎時應預埋4個M16×300mm螺栓,螺栓中心距為160mm×160mm。
(二)安裝
  1、施工人員先將立柱下端的法蘭盤與基座內預埋螺栓固定連接,立柱排列完畢之后進行隔離網墻單元的安裝。
  2、監獄金屬隔離網片的連接采用M12×35mm熱鍍鋅螺栓和防拆卸螺栓與立柱連接,每個網片與立柱接用不少于5對(10個)連接螺栓,其中防拆螺栓不少于3對(6個)每側不少于3個。網片底端距離地面50mm,以避免雨水腐蝕和垃圾堵塞。
  3、監獄金屬隔離網片固定完畢后,在支架上方安裝一道蛇腹形不銹鋼刀刺網,蛇腹形刀刺網水平拉伸間距100-150mm,支架上方刀刺網底部與網片上沿之間間距不大于10mm。為了保證刀刺網直挺美觀,在刺圈里面均勻拉伸6根(3對)φ3mm的304不銹鋼絞絲,蛇腹型刀刺網與不銹鋼紋絲之間用不銹鋼卡固定,每個網片單元長度至少有6個不銹鋼卡。
